斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》（該標準等效參照了國際標準和國外先進標準），牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料。

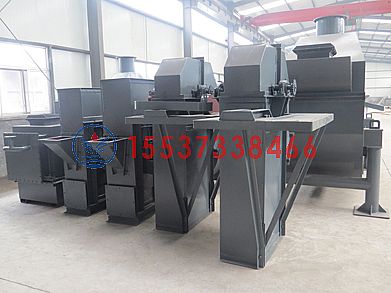

斗式提升機概述
　　 斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C 。
斗式提升機用途
　　 斗式提升機，是一種固定裝置的機械輸送設備，主要適用于粉狀、顆粒狀及小塊物料的連續垂直提升，可廣泛應用于各種規模的飼料廠、面粉廠、米廠、油廠、淀粉廠以及糧庫、港口碼頭等的散裝物料的提升。
斗式提升機主要特點
　　 1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
　　 2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
　　 3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
　　 4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
　　 斗式提升機的輸送工作原理是：料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
提升機的節能改造
　　 繞線式電機轉子串電阻調速，電阻上消耗大量的轉差功率，速度越低，消耗的轉差功率越大。使用變頻器


提升機變頻器
調速，是一種不耗能的高效的調速方式。提升機絕大部分時間都處在電動狀態，節能十分顯著，經測算節能20%以上，取得了很好的經濟效益。另外，提升機變頻器調速使系統運行的穩定性和安全性得到大大的提高，減少了運行故障和停工工時，節省了人力和物力，提高了運煤能力，間接的經濟效益也很可觀。
多功能提升機概述
　　 多功能提升機是電動葫蘆的一種可用于地面和空中使用.廣泛用于建筑行業.，具有輸送量大，提升高度高，運行平穩可靠。多功能電動提升機額定提升重量為500公斤/300公斤，多功能電動提升機的最大提升高度為100米，多功能電動提升機500公斤提升（運行）速度5.5m/min；300公斤提升（運行）速度8m/min，
　　 額定起重量為500KG，300KG；
　　 最大提升高度為：100M
　　 提升速度為：5.5M/MIN，8M/MIN；
　　 電機功率為別為：1.5kw，1KW，1.5KW，0.4KW；
　　 使用電源為：單相和三相兩種。
　　 多功能提升機分類：
　　 多功能提升機分為DTS-30多功能提升機和DTS-50多功能提升機 DTS50-80-A，DTS50-80-B，DTS30-80-A，DTS30-80-B
提升機的工作原理
　　 D型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
HL型環鏈離心斗式提升機工作原理
　　 HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
　　 TH系列斗式提升機工作原理:TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
NE系列板鏈斗式提升機工作原理
　　 NE系列板鏈?zhǔn)蕉肥教嵘龣C本機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
DZC系列振動提升機工作原理
　　 DZC系列電機振動垂直提升機是由提升槽、振動電機、減振系統和底座等組成。該系列提升機是采用振動電機作為振動源，固定在提升槽上的兩臺相同型號的振動電機中心線交叉一定角度安裝，并做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支承在減振器上的整個機體不停振動，使物料在提升槽內被拋起的同時向上運動，物料落入入料槽后，開始被拋起，此時可以使物料與空氣充分接觸，還可以起到散熱冷卻的作用。該提升機對粉狀、塊狀和短纖維狀的固體物料（有粘性和易結塊的除外）都可垂直輸送，還可以完成對物料的干燥、冷卻作用。分敞開式、封閉式兩種結構。并可按照用戶需要進行特殊設計。
　　 斗式提升機主要技術參數：
　　
規格 提升最大高度 輸送量(m/h) 斗距 電機功率
160型 28 3-8 500 3-7.5
200型 31.5 6-15 500 3-7.5
250型 30.16 10-25 500 4-11
300型 30.16 25-35 500 5.5-15
350型 31 19-40 600 7.5-18.5
400型 32 35-50 600 7.5-22
450型 32.7 42-60 600 7.5-22
機器的安裝與維護：
　　 機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職
　　 人員進行值班檢查．
一.機器的維護：
　　 １、軸承
　　 破碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器
　　 的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（１
　　 ）轉動軸承（２）軋輥軸承（３）所有齒輪（４）活動軸承、滑動平面．
　　 ２、新安裝的輪箍容易發生松動必須經常進行檢查．
　　 ３、注意機器各部位的工作是否正常．
　　 ４、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．
　　 ５、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架
　　 上移動，以致發生嚴重事故．
　　 ６、軸承油溫升高，應立即停車檢查原因加以消除．
　　 ７、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除
二.安裝試車:
　　 1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
　　 2、安裝時應注意主機體與水平的垂直。
　　 3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。
　　 4、按設備的動力配置電源線和控制開關。
　　 5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
