GY型剛性葉輪給料機介紹
GY型剛性葉輪給料機是一種定量給料設備。本機配用擺線針輪減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪 片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料 帶到出料口喂送出去。葉輪式給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。當變速時由蝸桿付通過安 裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。
剛性葉輪給料機性能優勢及特點
1、剛性葉輪給料機工精度高，具有鎖氣功能，可用于粉碎與分級系統的粉料定量供料器，又可作為分離和收塵等系統的出料閥，用于帶有正、負壓力的氣力輸送系統。
2、剛性葉輪給料機可適用于冶金、建材、化工、電力、有色金屬等行業部門的卸料與出料系統，是國內目前用途廣的一種卸料裝置。
3、葉輪給料機可采用鑄鐵、鑄鋼、不銹鋼、鈦鋼、錳鋼等多種材質制造，法蘭口可為方形或圓形，傳動方式可分為直連式、鏈條式、皮帶式等多種結構形式，滿足用戶不同需求。
葉輪給料機是氣力輸送系統中的關鍵設備，對于正壓輸送系統或負壓輸送系統，葉輪給料機可以均勻連續地向輸送管供料，葉輪給料機非常適用于正、負壓氣力輸送系統，脈沖除塵設備和精密喂料等場合。葉輪給料機具有結構緊湊、造型美觀、鎖氣性好、工作平穩、落料均勻、輕便節能等特點，能起到供料、鎖住氣流的作用，由于轉子的低速旋轉及轉子與殼體內腔的極小間隙，有效地阻止氣流的逆向流動，從而保證了系統內的氣壓穩定和物料的正常排出。

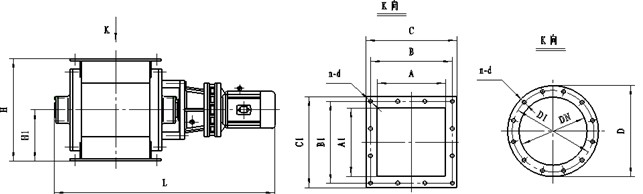

剛性葉輪給料機圖紙
根據物料的特性、用途和使用條件的不同，葉輪給料機有多種結構型式，它的選型要根據被輸送物料的特性如粒度大小、黏附性、溫度、濕度等來決定的。
剛性葉輪給料機，鋼性葉輪給料機是由電機、殼體、轉子、軸、壓蓋、葉輪、減速機、基座等組成，利用葉輪的機械回轉原理，上部料倉的物料落在葉片之間的空隙中，隨葉片的旋轉將殼體上部料倉的物料均勻的從下部卸出，剛性葉輪給料機也可根據輸送量的大小定制。
剛性葉輪給料機產品應用
葉輪給料機在粉體工程、糧食加工、港口碼頭、石化、化纖、化工、電力、醫藥、食品、建材、礦業等多行業多領域的氣力輸送工程和散料處理系統，以其簡潔、環保、長距離自動化控制于一身的特點得到廣泛應用。
剛性葉輪給料機產品參數
|
型號規格 |
生產能力 |
葉輪轉速 |
進出料口尺寸 長×寬 |
擺線針輪減速電動機 |
給料機本體外形尺寸 長×寬×高 |
重量 不含驅動裝置 |
||
|
型號 |
功率 |
轉速 |
||||||
|
GY200×200 |
7 |
34 |
200×200 |
BLY18-43 |
1.1 |
34 |
510×300×300 |
67 |
|
GY200×300 |
10 |
34 |
200×300 |
BLY18-43 |
1.1 |
34 |
610×300×300 |
77 |
|
GY300×300 |
23 |
34 |
300×300 |
BLY18-43 |
1.1 |
34 |
690×400×450 |
155 |
|
GY300×400 |
31 |
34 |
300×400 |
BLY18-43 |
1.5 |
34 |
790×400×450 |
174 |
|
GY400×400 |
53 |
34 |
400×400 |
BLY22-43 |
3 |
34 |
830×520×600 |
231 |
|
GY400×500 |
67 |
34 |
400×500 |
BLY22-43 |
3 |
34 |
930×520×600 |
268 |
|
GY500×500 |
106 |
34 |
500×500 |
BLY22-43 |
4 |
34 |
960×640×760 |
550 |
